Dipl.-Ing. Thorsten Niggemann

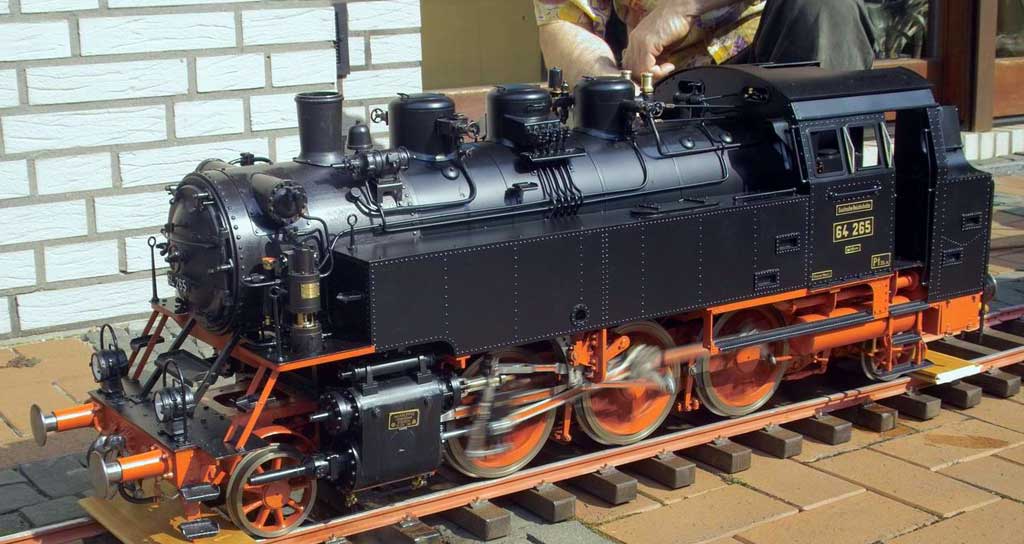

Ergänzungs- Bauplan für die BR 64
Wer einen kompletten Bauplan für die voll funktionstüchtige Gartenbahn, Baureihe 64, der Deutsche Eisenbahn sucht, findet die unter: http://www.dampf-modell.com/ Dieser Baupan umfasst 29 Bögen auf denen jedes Detail komplett bemaßt dargestellt ist.

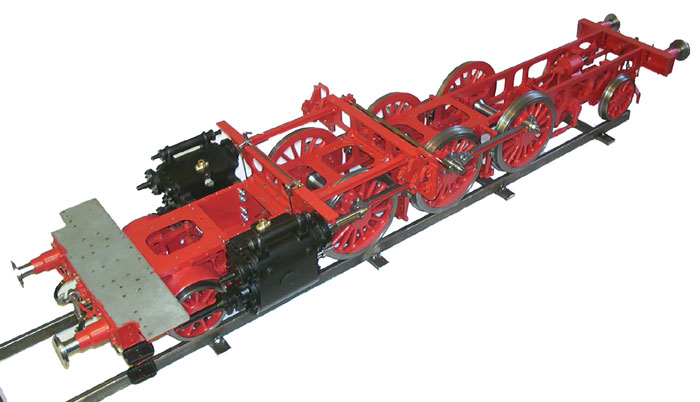

Jedoch ist die komplette Federung der Treib- und Laufachsen als Schraubenfederung ausgeführt. Diese Art der Federung ist sicherlich einfach umzusetzen hat jedoch keinen Bezug zum Original. Deshalb habe ich die Original Pläne überarbeitet, in dem ich die Schraubenfedern durch Blattfedern ersetzte, sowie auch aller erforderlichen Änderungen am Barrenrahmen. Die vordere- und hintere Laufachse wurden von mir ebenfalls komplett überarbeitet um mehr Authentizität zu erreichen.
Meine Ergänzungspläne werden einfach gegen die vorhandenen Zeichnungen im bestehenden Satz ausgetauscht.

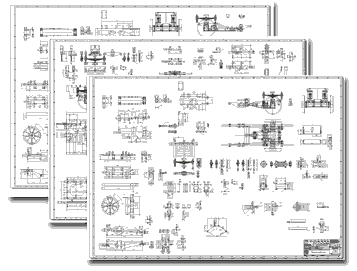

Hier der komplette Plan für den Umbau auf Blattfederung im Maßstab 1: 11.
Der Komplette Satz Pläne besteht aus:
BR 64-03-01 DIN A0 Barrenrahmen
BR 64-06-01 DIN A0 Vordere Laufachse
BR 64-07-01 DIN A0 Hintere Laufachse
BR 64-16-01 DIN A0 Regulator
BR 64-17-01 DIN A1 Kesselventil
BR 64-30-01 DIN A2 Feuerklappe und Steuerschieber
BR 64-31-01 DIN A3 Ölpumpe
BR 64-32-01 DIN A3 Transportkiste
Da der bau der Zylinder sicher nicht einfach ist, wurde auch dieser Plan von
mir überarbeitet um ein besserer Verständnis zu erzielen.

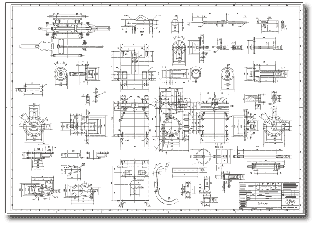

BR 64-09-01 DIN A0 Zylinder

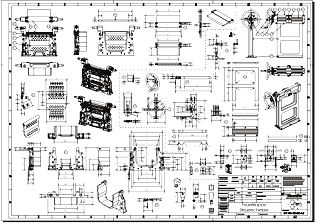

BR 64-30-00 A2 Feuerklappe und Steuerschieber
Wenn Interesse an einem Originalplan
besteht, wenden Sie sich bitte per eMail an mich.
Den kompletten Satz von 9 Zeichnungen, könnt ihr für ein Umkostenbeitrag von 49,20 EUR inklusive Porto und Verpackung beziehen.
Wer nicht gleich den ganzen Satz
haben will, kann auch einzelne Zeichnungen bestellen.
Auf jeder Zeichnung sind alle erforderlichen Ansichten und Details der Baugruppe
Dargestellt.
Die alleinige DIN A0 Zeichnung gibt es für 9,50 EUR inklusive Porto und
Verpackung.
Der komplette Satz, kann auch verkleinert, auf 9 Seiten DIN A4 inklusive Porto und Verpackung für 3,50 EUR bezogen werden.
Foto CD
Während der Baufase wurden von mir laufend digital Fotos von jedem interessanten Bauabschnitt gemacht. Fast alle Einzelteile sind erfasst und die Fotos entsprechend beschriftet. Auf der CD befinden sich 720 Bilder.
Wer sich für die Foto CD interessiert kann Sie für 4,75 Euro inklusive Porto und Verpackung von mir beziehen.
weitere
Bilder
